管道清洗抽泥车抽泥系统组成及工作原理介绍

    时间:2013-11-29 14:06:43作者:LeeZhou来源:bat365中文官方网站设备分享到:QQ空间新浪微博腾讯微博人人网微信

    目前,管道清洗抽泥车在发达国家应用十分广泛,其工作时首先由喷头打落结垢物,随后被管道中流动着的泥浆流及高压水射流冲刷并运送到另一个小井的井底处,形成井底沉积物。井底沉积物靠抽泥车的抽吸作用,通过抽泥管进入到抽泥机的泥浆室中,完成管道及井底的抽泥任务,使管道的清洗工作得以继续进行。下面主要介绍管道清洗抽泥车抽泥系统组成及工作原理。

    管道清洗抽泥车

    管道清洗抽泥车抽泥系统组成及工作原理介绍:

    一、抽泥机抽泥系统

    该系统由真空抽吸罐、抽吸管及抽吸管底部工作头组成。井底沉积物由抽吸罐抽吸作用,通过抽吸管进入罐体,最终完成抽吸泥浆工作。

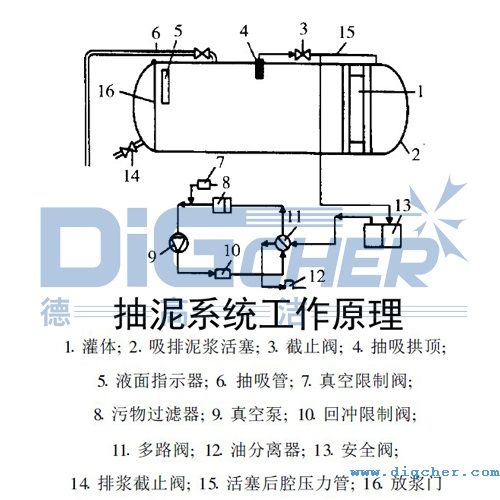

    管道清洗抽泥车抽泥系统工作原理

    二、抽泥机大罐

    大罐是抽泥机的主体工作机构,它由罐体、吸排泥浆活塞、放浆门及压力管等组成。

    1、抽吸泥浆过程

    在封闭的罐体中,当活塞从左向右运动时,在活塞左腔形成真空度及负压,于是抽吸管就可将其底部的泥浆抽吸上来,并从罐体上部进入大罐,完成泥浆抽吸行程。

    2、排放泥浆过程

    当罐体泥浆抽满之后,就要在设定的位置进行排放,这时就令活塞向左运动,同时放浆门自动打开,活塞左腔的浆体就从截止阀放出。当浆体全部放空之后,关上放浆门,恢复到抽吸泥浆的初始过程。

    三、抽泥真空泵

    真空泵是抽泥机的核心动力机械。上图中序号7至13为真空泵工作系统控制部件。当真空泵开动时,通过过滤器、多路阀、安全阀和压力管将活塞右侧的空气抽出,使右腔变成负压。被真空泵抽出的空气通过回程限制阀、多路阀、油分离器排往大气。这时活塞由于左右腔的压力差被推向右边临界位置,从而完成抽泥行程。

    如果将多路换向阀的阀芯旋转90°后,真空泵就通过过滤器、多路阀、油分离器吸入外部大气;然后通过回冲限制阀、多路阀、安全阀、压力管将大气压入活塞的右腔。这时活塞在左右腔压差作用下被推向左方,直至左边临界位置,从而完成泥浆排放行程。
