    在我国,核电站都还处于运行初期,根据二次侧管板沉积的情况以及现有技术能力,目前采用的高压水射流清洗技术包括管廊式管板泥渣冲洗和自动爬行式柔性管板水力冲洗。以下我们主要介绍管廊式管板泥渣冲洗,自动爬行式柔性管板水力冲洗请参照《核电厂蒸汽发生器清洗方案—DP 280/74EM核电厂蒸汽发生器专用高压清洗机》这篇文章,该文有详细的介绍。

    一、管廊式管板泥渣冲洗方法

    管廊式管板泥渣冲洗是较早采用的蒸汽发生器泥渣清洗技术,现已被核电站广泛地作为例行泥渣清洗技术。它是从排污管廊利用高压水迅速地打碎和向外冲移管板上堆积的泥渣,同时外环廊的环向流动水把泥渣携带到吸入口,通过气动隔膜泵将泥渣水吸出蒸汽发生器,泥渣水经粗细多级过滤后重新回到高压泵吸入口。在蒸汽发生器泥渣管理计划中,绝大多数核电站每次停堆期间都要进行蒸汽发生器泥渣的冲洗,或者是与其它方法相配合,例如泥渣鼓泡清洗和化学清洗,或者是作为小修停堆期间的例行管板泥渣冲洗方法。这样做的益处不仅在于每次停堆都可以对管板上的蒸汽发生器泥渣进行清除,以便削除腐蚀隐患,更重要的是通过每次停堆的管板泥渣冲洗,可以方便地获得蒸汽发生器泥渣的化学成分,从而预估整个蒸汽发生器的泥渣沉积量和增长趋势。

    二、管廊式泥渣清洗系统主要组成部分

    管廊式泥渣清洗系统主要由水箱、高压清洗机、抽排系统、过滤系统、电气控制单元及枪体机械控制单元等组成。下面为管廊式泥渣清洗系统的原理图。

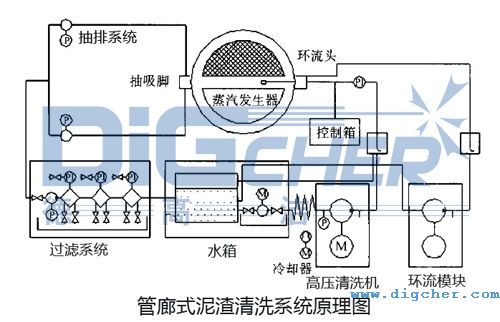

    管廊式泥渣清洗系统原理图

    各单元模块的功能如下:

    1、水箱

    用于储存清洗用除盐水(最大容积2400L)。水箱通过增压泵将除盐水提供给高压清洗机,同时接收从蒸汽发生器返回的过滤水,以使清洗用水循环使用。

    2、高压清洗机

    主要包括高压水发生设备(高压泵)、高压枪、机械装置和控制系统,机械装置固定在蒸汽发生器二次侧手孔法兰上,枪体伸进蒸汽发生器内,头部安装有多个清洗喷嘴。控制系统则控制高压枪的运动。

    3、抽排系统

    抽排系统收集冲洗过程中蒸汽发生器里的泥水混合物并将之送往过滤系统。抽排系统包括三台气动隔膜泵、抽吸管线等设备。

    4、过滤系统

    对泥水混合物进行过滤。泥渣经过三级过滤(10、1和0.5μm)留在过滤器内,滤后的清水返回水箱。

    5、粗过滤器

    粗过滤器是一个带过滤袋的离心式过滤器,它主要用于收集大颗粒泥渣,通常用于泥渣量较多的蒸汽发生器的冲洗。

    6、通信监视系统

    用于清洗过程中操作人员监视清洗情况和互相交流。

    7、连接软管

    用于系统连接,包括高压软管、抽吸软管等。

    三、高压清洗机推荐型号

    DP 280/74EM电动高压清洗机采用欧洲国际泵业集团原装进口的三柱塞泵,该泵采用曲轴传动,不锈钢制造,采用工业陶瓷柱塞,高技术密封填料,不锈钢阀组。动力源采用飞溅润滑曲轴传动,柱塞泵、调压阀、安全阀,过滤器,高压喷枪,高压喷嘴等关键部件均为原装进口。另外设备配有进水稳压泵,ABB元器件控制箱,并装备有缺水保护系统,电气安全保护系统。

    DP 280/74EM核电厂蒸汽发生器专用高压清洗机

    基本参数:
    型号:DP 280/74EM
    工作压力(bar):280
    工作流量(l/min):74
    泵转速(r/min):1000
    电机转速(r/min):1000
    电源(V/Hz):380/50
    功率(kw):37
    启动控制方式:Y-△
    最大进水温度:45°
    缺水保护:是
    低压供水泵(kw):3
    尺寸L*W*H:1700x1060x1140mm
    重量(kg):790
    运转时间:连续运行
    保证:12个月
    高压管长度(m):20
    枪控自动停开机:是

    通过使用高压清洗机对核蒸汽发生器泥渣的定期清除,可延缓传热管在管板区域的破损速率,从而有力地促进了核电站的安全稳定运行。
